Kabeldragningar går fel på förvånansvärt förutsägbara sätt: hög friktion, dålig böjkontroll, feldimensionerade draghuvuden, ojämn spänning och "vi fixar det senare" hantering som förvandlas till isoleringsskador, jacka repor eller ett drag som stannar halvvägs genom en kanal. Denna guide bryter ner den praktiska rollen avElektriska kabeldragningsverktyg— från kanalstavar och rullar till grepp, svängar och vinschar — så att du kan välja en verktygssats som minskar friktionen, kontrollerar böjningsradie, skyddar kabeln och håller besättningen produktiv. Du får också ett steg-för-steg arbetsflöde, en urvalstabell och en FAQ som svarar på frågorna som köpare och webbplatsteam ställer precis innan du beställer.
Om du försöker minska dragfel och kabelskador behöver du inte "fler verktyg" – du behöverrätt kombinationavElektriska kabeldragningsverktygmatchas till din rutt, kabeltyp och besättningens arbetsflöde.
På pappret är att dra kabel "bara dragkraft." I verkligheten är det ett systemproblem: ruttgeometri, yttillstånd, kabelvikt, smörjning, spänningskontroll och hanteringsdisciplin hänger ihop. Här är smärtpunkterna som dyker upp i både små kanaldrag och stora dikesinstallationer.
Friktionen är inte enhetlig. Det spikar vid böjar, förskjutningar, kanalövergångar och grova ingångspunkter. Om du inte hanterar dessa toppar, får du stopp, överhettning vid kontaktpunkter eller "hjältedrag" som överstiger säker spänning.
Skador kommer ofta från grunden: vassa kanter vid kanalmynningar, släpande över grova dikesbaser, rullar placerade för långt ifrån varandra, eller draghuvuden som inte är rätt dimensionerade och inriktade.
Även när en besättning tror att de "tog det långsamt" kan en dålig hörnuppsättning tvinga fram snäva kurvor. Det kan förkorta kabelns livslängd och skapa framtida fel.
Vridning kan belasta ledare och skapa hanteringsproblem nedströms. Dålig spänningskontroll ökar också risken för besättningar och utrustning. Det är här rätt draglina, svängningar och spänningssätt spelar roll.
Om besättningen kommer med "för det mesta rätt grejer" kommer de att lägga tid på att improvisera – ofta med resultat som ser bra ut idag och misslyckas senare. En planerad verktygsuppsättning är vanligtvis billigare än en enda re-pull.
En stark verktygslåda täcker tre jobb:guide(kontrollera rutt och kurva),dra(ger dragkraft säkert), ochskydda(förhindra nötning, krossning och vridning). Nedan är kärnanElektriska kabeldragningsverktyggrupper och hur de kartlägger verkliga problem.
Använd detta som ett snabbt filter vid matchningElektriska kabeldragningsverktygtill arbetsvillkoren. (Tips: Om du är osäker, prioritera skydd och friktionskontroll – de två minskar omarbetningen mest.)
| Arbetsvillkor | Primär risk | Rekommenderat verktygsfokus | Köparens anteckningar |
|---|---|---|---|
| Lång ledningsdragning med okänt invändigt skick | Pilotlinjefel, friktionsspikar | Kanalroder + ordentlig pilotlina + instegsskydd | Välj spöstyvhet (diameter) och bromskontroll för att förhindra skenande utbetalning. |
| Öppen dike med flera mjuka kurvor | Jacka nötning, drag | Raktlinjerullar + dikesvalsar (tillräckligt avstånd) | Belastningsklass och lagerkvalitet betyder mer än "lätt vikt". |
| Skarpa hörn/brunnsövergång | Böjradieöverträdelse, klämpunkter | Hörnrullar + groprullar + klocka/kantskydd | Stabilitet och förankring är nyckeln – hörn är där drag misslyckas. |
| Tung kabel eller högspänningsdrag | Överspänning, osäker manuell hantering | Vinsch/avdragare + spänningsdisciplin + nominella grepp + sväng | Matcha varje komponents betyg (svagaste länken definierar din gräns). |
| Platser som är känsliga för vridning (vissa ledare / långa drag) | Twistöverföring, kinks | Vridbar + anti-vrid draglina | Bekräfta kompatibiliteten mellan grepp, vridning och dragöga/huvud. |
Ett verktygsköp lönar sig bara om arbetsflödet är disciplinerat. Här är en fältvänlig sekvens som du kan standardisera mellan besättningar.
De säkraste jobben är vanligtvis jobben av bästa kvalitet – eftersom båda är beroende av förutsägbarhet och kontrollerade krafter. Här finns praktiska kontroller som passar in i den dagliga verksamheten utan att sakta ner besättningen.
Varje dragsystem har en svagast klassad komponent (grepp, sväng, rep, rulle, förankringspunkt). Den komponenten definierar din säkra gräns. Att köpa från en leverantör som ger tydliga betyg minskar gissningar.
Hörn är där friktion, böjradie och kabelskydd kolliderar. Om budgetarna är snäva, investera i hörnlösningar först. Det är också här stabila, rätt klassade rullar betalar tillbaka snabbt.
I vissa lednings- och strängmiljöer kan inducerad elektricitet vara en verklig fara. Specialiserade jordningsblock kan användas som en del av driftplanen när arbetsmetoden kräver det – följ alltid säkerhetsregler och standarder på din plats.
Om du köperElektriska kabeldragningsverktygför ett ingenjörsteam, här är hur man utvärderar alternativ med hjälp av kriterier som är viktiga i fältet – inte bara i en katalog.
De bäst presterande inställningarna är matchade kit: kanalstång → pilotlina → draglina → svängbar → grepp → rullar (rakt + hörn + ingång). Om en leverantör kan hjälpa dig att specificera ett komplett kit för dina vanliga jobbprofiler, kommer du att minska missmatchningar och improvisation på plats.
Om dina projekt inkluderar upprepade underjordiska installationer, dikesdragning eller linjekonstruktionsrelaterad kabelhantering kan det vara värt att arbeta med en tillverkare som täcker flera verktygskategorier – eftersom kompatibilitet och betyg blir lättare att hantera i hela systemet.

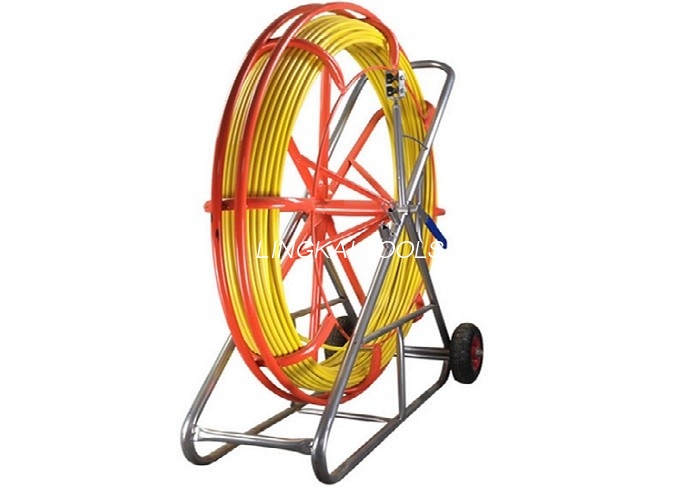

Till exempel,Ningbo Lingkai Electric Power Equipment Co., Ltd. erbjuder ett brett utbud av produkter underElektriska kabeldragningsverktygkategori, inklusive kanalstavar (för skapande av pilotlinje), rullar (för friktionsminskning), och relaterade drag-/hanteringstillbehör – användbart när du försöker standardisera dina besättningssatser istället för att blanda oöverträffade delar från flera källor.
Praktisk regel: om ditt teams högsta kostnad är omarbetning och schemalagda, prioritera leverantörer som kan hjälpa dig matchaverktygsklassning + sträckningsgeometri + kabelskyddi en sammanhängande uppställning.
Vanligtvis, ja, särskilt på längre löpturer. Även en "slät" dike har tryckpunkter och risk för mikronötning när kabelns vikt och spänning ökar. Rullar minskar motståndet, skyddar jackan och gör dragbeteendet mer förutsägbart.
Börja med vägens längd och hur snäva kurvorna är. Längre löpningar och tuffare böjar pressar dig vanligtvis mot ett spö som är tillräckligt styvt för att avancera utan knäckning, plus en ram med bromskontroll så att utbetalningen inte blir kaotisk.
Använd korrekta dragkopplingar (grepp eller draghuvud), håll inriktningen ren vid dragpunkten och överväg en nominell svängning mellan draglinan och greppet/huvudet. Undvik också att dra linjelayouter som uppmuntrar till rotation eller veck.
Ja. Betyg handlar inte bara om att "inte gå sönder". De är en proxy för stabilitet under verklig spänning, lagerprestanda och hållbarhet. Underskattade komponenter kan introducera friktionsspikar eller misslyckas när dragkraften är som mest begränsad.
Inkludera: kabelns ytterdiameter och vikt, sträckningslängd, antal och svårighetsgrad av böjar, dike kontra kabeldetaljer, förväntad dragmetod (grepp vs draghuvud), och om du behöver komponenter för rak linje, hörn och instegsskydd.
Behandla hörn som ett dedikerat tekniskt problem: använd hörnrullar, lägg till instegsskydd och sakta ner dragningen genom hörnet medan du övervakar kurvan. I många jobb minskar enbart förbättrad hörnkontroll majoriteten av skadeincidenterna.
Det bästaElektriska kabeldragningsverktyg"dra inte bara hårdare" – de minskar friktionen, skyddar kabelytor, kontrollera böjradien och hjälpa besättningar att upprätthålla konsekvent spänning. Om du standardiserar ett verktygssystem kring dina vanligaste rutter, du kommer att se färre avstannade drag, färre skador på jackan och färre dyra gör-overs.
Berätta för oss din kabeltyp, väglängd, antal böjningar och installationsmetod, så rekommenderar vi en praktisk uppsättningElektriska kabeldragningsverktygsom passar ditt jobb – hjälper dig sedan effektivisera upphandlingen för återkommande beställningar. Om du vill ha en snabbare, säkrare dragning med mindre omarbetning,kontakta oss.
