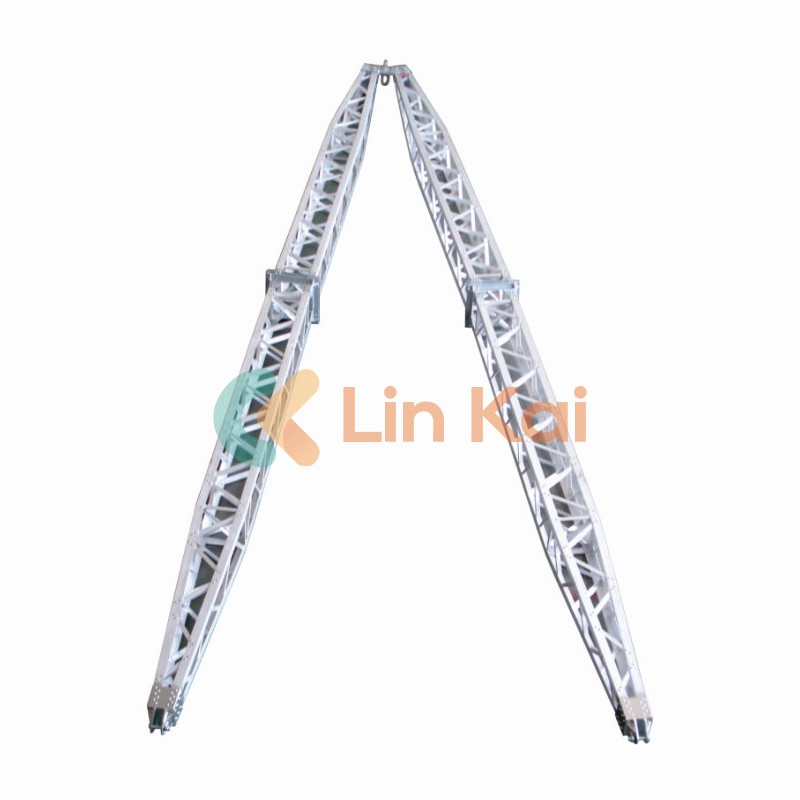

EnA-form gitter gin poleär en tillfällig, konstruerad lyftram som används för att höja, positionera och installera poler, torn och tillhörande utrustning under transmissionslinjen, telekom och erektion av verktygsstruktur. Till skillnad från enkelrör eller rörformiga gin-poler använder A-formgitterkonstruktionen en öppen, triangulerad ram som kombinerar hög styrka, låg vikt och vridstyvhet. Denna konfiguration gör den särskilt väl lämpad för att lyfta och uppåtgående hela tornsektioner, antennaggregat, tvärarmar och liknande komponenter där kontrollerade, guidade lyft och ett kompakt fotavtryck krävs. Tillverkare erbjuder vanligtvis ginpoler i A-form i aluminiumlegering och högvarianter för att balansera portabilitet, styrka och korrosionsbeständighet.

I praktiken är ginpolen i A-formen förankrad vid eller nära strukturbasen och ansluten till den sektion som måste uppföras; Vinscher, ryckblock och kontrollerad riggning används sedan för att lyfta och rotera sektionen på plats. Eftersom ginpolen fungerar som en kontrollerad spakarm och jackpunkt, minskar den behovet av stora mobila kranar i avlägsna eller begränsade platser och är därför en vanlig lösning för överföring, distribution och avlägsna telekomtorn erektion. Tekniken är allmänt dokumenterad i fältförfaranden och SOP för linjekonstruktion och tornarbete.

Hur det fungerar (design, nyckelparametrar och vad du ska ange när du köper)

Hur översätter en A-formgitter ginpol en liten vinsch i en säker, förutsägbar hiss? I sin kärna konverterar Gin -polen dragkraften till ett ögonblick kring pivotpunkten vid basanslutningen. A-formgittergeometrien håller materiell tunt och lätt medan du använder triangulerade medlemmar för att motstå böjning och torsion, distribuera belastningar genom flera ben och stagnoder snarare än ett enda rör. Den övre/huvudmonteringen är konstruerad för att acceptera olika fästen (fast huvud, uppåtriktat huvud, dubbelanvändningshuvud) och riggblock, vilket gör att Gin-polen kan matchas med hissprofilen för tornsektionen.

Nedan följer en kortfattad teknisk parametrar som upphandlingsteam och platsingenjörer vanligtvis använder för att jämföra gin-polmodeller för A-formgitter. Dessa är representativa fält och typiska intervall-exakta värden varierar beroende på tillverkare och modell, så begär alltid modellspecifika certifikat, testrapporter och lastdiagram.

Vad ska du insistera på i fabriksdata och leveransdokument? Begär alltid: Certifierade materialtestrapporter (drag, utbyte), dimensionella ritningar, ett tillverkarbelastningstabell (inklusive lyftkapacitet i olika vinklar), svets-/nitregister om tillämpligt, testcertifikat för vinschar/Snatch -block som levereras och en skriftlig inspektions- och underhållshandbok. Dessa dokument överbryggar klyftan mellan en generisk spec och den faktiska säkra arbetsförmågan för ginpolen på din webbplats.

Så här matchar du en gin-pol till dina webbplatskrav-en kort checklista inbäddad i det tekniska arbetsflödet: Bestäm den uppförda sektionsvikten och tyngdpunkten, definiera tillgängliga förankringspunkter och basgeometri, beräkna det nödvändiga ögonblicket (vinsch drag × spakarm) och välj en gin-pol med publicerad kapacitet vid arbetsvinkeln du kommer att använda. När tornhöjder eller vind/isbelastningar skjuter kuvertet, uppgraderar till modeller med högre kapacitet eller väljer stålförstärkta serier utformade för tungt. Tillverkarens lastdiagram och de relevanta Gin Pole -standarderna bör användas för att validera ditt val.

Varför välja en A-form gitter gin pole

Varför väljer erfarna entreprenörer a-formgitterginpolen framför alternativ? Skälen faller i operativa, logistiska och säkerhetskategorier.

För det första, operationell effektivitet: Gitter A-formen ger ett utmärkt styrka-till-vikt-förhållande. Jämfört med enstaka rörformade ginpoler med jämförbart lyftmoment är gitteravsnitten lättare för transport och lättare att montera, vilket minskar arbetstimmar under mobiliseringen. De triangulerade medlemmarna motstår torsionsspännande när polen arbetar i off-vertikala vinklar under en uppåtgående sekvens, vilket betyder en stabilare och mer kontrollerbar hiss.

För det andra finns platsanpassningsförmåga: A-formgitterginpoler finns ofta i modulära sektioner som är fästade eller bultade ihop. Denna modularitet låter besättningar skräddarsy den monterade höjden till platsbegränsningar, vilket sänker behovet av en stor kran eller en andra kran. I många landsbygds- eller bergiga överföringsprojekt, innebär den logistiska förenklingen till stora kostnads- och schemaläggningsbesparingar.

För det tredje är säkerhets- och regleringsinriktning: Design och användning av GIN -poler behandlas i branschstandarder och accepterade förfaranden (till exempel TIA/ANSI GIN POLE -vägledning och IEEE -dokument som beskriver gränser och testprotokoll för GIN -poler som används i kommunikation och överföringsarbete). Fältbesättningar bör följa en skriftlig SOP som täcker riggkonfiguration, förankringsdesign, tagglinjer, uteslutningszoner, för-liftinspektion och förfaranden för nödsituationer. Flera jurisdiktioner inbäddar dessa standarder i lokala bestämmelser eller arbetsgivarregler för tornarbete. Att använda utrustning byggd enligt erkända standarder och drivs till dokumenterade SOP minskar risken och ger laglig och försäkringsklarhet i händelse av en incident.

Säkerhetskritiska överväganden (vad man ska kontrollera på varje hiss): Överskrid inte rankad kapacitet vid den givna arbetsvinkeln; Se till att stift och fästelement är rankade och säkrade; Kontrollera att vinschbromsar och Snatch -block är i certifierat skick; Övervaka vindhastigheten och avbryta hissar när vindarna hotar stabilitet; och planera för en kontrollerad sänkningsväg om den primära vinschen misslyckas. Många leverantörshandböcker och SOT-SOP kräver också lasttestning och visuella inspektionsposter innan den första användningen på en webbplats. Dessa praktiska kontroller följer samma principer som finns i publicerade SOP för Gin Pole Operations.

Hur man minskar risken för mänsklig och utrustning: Tilldela en enda kompetent hisshandledare med myndighet över hissen, kommunicera hissplanen och signaler till all personal, placera uteslutningszoner och hålla icke-väsentliga arbetare väl tydliga. Pre-Lift-checklistor bör inkludera verifiering av tillverkarens monteringsmoment/stiftmoment, riggvinklar, bojor och förankringsstabilitet. Om du är tillgänglig, använd vridmomentmoniterade vinschar eller lastceller för att aktivt spela in lyftkraft och undvika oavsiktliga överbelastningar. Dessa kontroller är enkla men gör skillnaden mellan rutinmässiga hissar och incidenter som orsakar driftstopp och kostnadsöverskridanden.

Nod 4 - Två vanliga frågor (Q&A) och stäng med varumärke och kontakt

F: Hur vet jag vilken huvudtyp (uppåtgående vs fast) jag behöver för min gin -polordsorder?
S: Välj ett ökande huvud om operationen kräver att rotera en komplett tornsektion från horisontellt till vertikalt (det ökande huvudet tillåter kontrollerad svängning och integrerar vanligtvis en svängbar eller dropp-system), välj ett fast huvud om du bara lyfter vertikalt eller använder ginpolen som en statisk lyftpunkt; Om webbplatsarbetet kombinerar båda uppgifterna, ange ett huvudanvändningshuvud så att samma ginpol stöder både vertikala hissar och uppåtgående operationer utan fältåtermontering-verifiera alltid tillverkarens lastdiagram för den valda huvudkonfigurationen.

F: Vilka rutinmässiga inspektioner och underhåll kommer att hålla en gitter ginpol säker i flera år?
A: Inspect before each use (check rivets/bolts, look for hairline cracks or corrosion in members, verify pin engagement and safety clips, test winch brakes and rope condition), perform a documented annual structural inspection (including nondestructive testing on high-stress welds or pin holes if required by your QA program), replace shackles and wire rope at the signs of wear per manufacturer guidance, and follow the supplied maintenance manual and Lasttestschema så att varje levererad enhet behåller sin certifierade lyftförmåga. Håll inspektionsregister för att visa due diligence för klienter och säkerhetsmyndigheter.

Sammanfattningsvis är A-formgitterginpolen ett beprövat, effektivt verktyg för att uppföra transmissionsstoler, telekomtorn och liknande strukturer där rörlighet, kontroll och ett gynnsamt styrka-till-vikt-förhållande är prioriteringar. Dess modularitet, alternativ för huvudtyp och dokumenterade lastdiagram gör det enkelt att matcha en modell till dina webbplatsbehov; Dess design och operativa praxis överensstämmer med etablerade standarder och SOP som används i hela branschen. För team som utvärderar alternativ, väga totala livscykelkostnader (upphandling, transport, besättningstimmar för montering och underhåll) snarare än inköpspris ensam-det är där A-formgittersystem vanligtvis visar fördel. För professionell upphandling och teknisk support på ginpoler för A-formgitter, överväg Lingkais konstruerade produktlinjer; Deras modeller är tillgängliga med full teknisk dokumentation, lastdiagram och stöd efter försäljning.Kontakta ossFör modellblad, fabrikscertifikat och en platsspecifik urvalskonsultation-kommer vårt team att svara med detaljerade förslag och leveransalternativ.
